Редуктор черв’ячний одноступеневий 2Ч80

Описание

Редуктор черв'ячний одноступеневий 2Ч80

ТОВ "ППА Технологія" є постачальником якісних редукторних механізмів.

Редуктор — це механічний пристрій, який передає та перетворює крутний момент, маючи водночас ординарну або ж множинну кількість механічних передач. Редуктори застосовуються в різних галузях господарства та використовуються в різних агрегатах. Головними характеристиками редукторних механізмів слугують: коефіцієнт корисної дії, кількість валів, їхні кутові швидкості, тип ступенів і передач, передавальне відношення та потужність, а також крутний момент і швидкість обертання основного вала. Основним завданням редуктора є перетворення швидкості обертання, залежно від наших потреб, у велику або меншу, змінюючи водночас обертальний момент. Так редуктор, що перетворює велику швидкість обертання на меншу, називається — демультиплікатор. Мультиплікатор так само перетворює меншу швидкість обертання на велику, знижуючи водночас обертовий момент.

Залежно від принципу дії редукторні механізми діляться на кілька типів. Основним класифікатором є тип механічних передач. Відповідно до нього редукторні механізми бувають:

1. Циліндричні редуктори ЦУ, 1 ЦП, 1Ц2У, 1Ц2Н, 1МЦ2С, РМ складаються з корпусу, у якому поміщені робочі колеса, вали з підшипниками та система їх змащення. За принципом дії вони демультиплікатори.

Ці типи редукторів є одними з найпопулярніших у зв'язку зі своєю простотою пристрою та високими характеристиками. Вони застосовуються в приводах вантажних кранів, в електроприводах техніки або стають компонентом моторів-редукторів. Циліндричні редуктори працюють без особливих проблем у будь-яких умовах (як безперервно, так і з періодичними зупинками, за постійних і змінних навантажень).

2. Черв'ячні редуктори Ч, 1Ч, 2Ч мають всередині черв'ячне механічне передавання, в основі якого лежить гвинт, зовні схожий на черв'яка ззаду та назва. Вони також є демультиплікаторами та перетворюють більшу швидкість обертання в меншу, збільшуючи обертовий момент. Вони можуть застосовуватися практично скрізь, , де потрібне недороге рішення зі зниження частоти обертання й збільшення крутного моменту, якщо немає великих ударних навантажень і нетривалих робіт.

3. Планетарні редуктори 3 МП, 4 МП названі так у зв'язку з планетарною передачею, що має всередині. Планетарні редуктори використовуються в різних агрегатах, серед яких, наприклад, вантажні лебідки, електроінструмент, мости та колеса та інші. Через складнішу конструкцію цей редуктор менш поширений, ніж два попередні різновиди.

На всі редуктори є гарантія, як доказ їхньої надійності та довговічності.

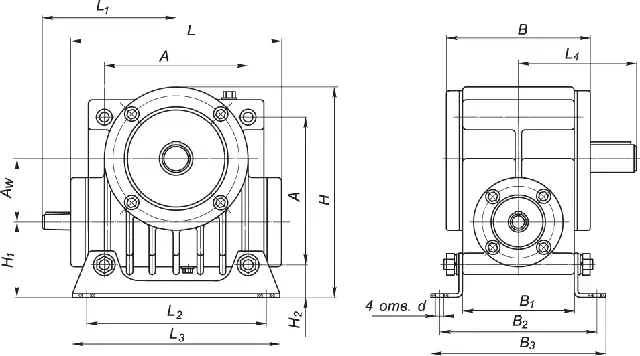

Габаритні та приєднувальні розміри, мм

Редуктор	Aw	А	B	B 1	B 2	B 3	H	H 1	H 2	L	L 1	L 2	L 3	L 4	d
2Ч-80	80	180	162	140	185	212	267	92	42	238	160	225	260	145	15

Технічні характеристики

<td style="box-sizing: border-box; margin: 0px; padding: 0cm 5.4pt; width: 85.9pt; border: inherit; height: 17pt; border-image-source: inherit; border-image-slice: inherit; border-image-width: inherit; border-image-outse

Номінальне передавальне число	2Ч-80
	Номінальний крутний момент на вихідному валу, Н.м	ККД
8	230	0,90
10	210	0,89
12,5	200	0,88
16	260	0,85
20	240	0,83
25	220	0,82
31,5	280	0,77
40
