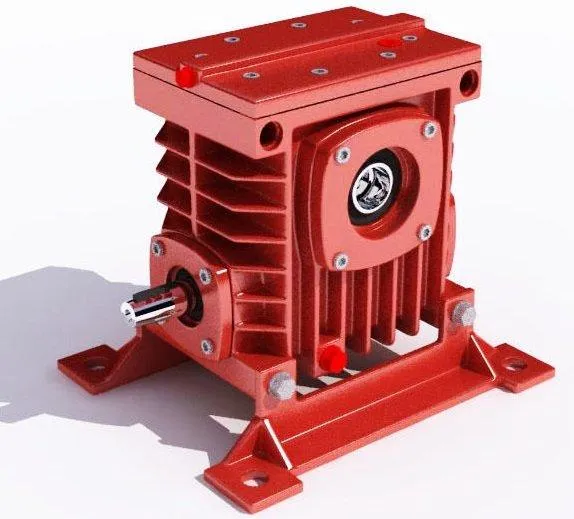

Главная страница » Все товары » Редукторы » Червячные редукторы » Редуктор червячный одноступенчатый Ч80
ООО фирма «ПОЛИМЕТ» является поставщиком качественных редукторных механизмов.
Редуктор - это механическое устройство, которое передает и преобразует крутящий момент, имея при этом ординарное или же множественное количество механических передач. Редукторы применяются в различных отраслях хозяйства и используются в различных агрегатах. Главными характеристиками редукторных механизмов выступают: коэффициент полезного действия, количество валов, их угловые скорости, тип ступеней и передач, передаточное отношения и мощность, а также крутящий момент и скорость вращения основного вала. Основной задачей редуктора выступает превращение скорости вращения, в зависимости от наших нужд, в большую или меньшую, изменяя при этом вращающий момент. Так редуктор, превращающий большую скорость вращения в меньшую, называется - демультипликатор. Мультипликатор, в свою очередь, превращает меньшую скорость вращения в большую, понижая при этом вращающийся момент.
В зависимости от принципа действия редукторные механизмы делятся на несколько типов. Основным классификатором выступает тип механических передач. В соответствии с ним редукторные механизмы бывают:
1. Цилиндрические редукторы ЦУ, 1ЦУ, 1Ц2У, 1Ц2Н, 1МЦ2С, РМ состоят из корпуса, в котором помещены рабочие колеса, валы с подшипниками и система их смазки. За принципом действия они демультипликаторы.
Данные типы редукторов есть одними из наиболее популярных в связи со своей простотой устройства и высокими характеристиками. Они применяются в приводах грузовых кранов, в электроприводах техники или стают компонентом моторов-редукторов. Цилиндрические редукторы работают без особых проблем в любых условиях (как беспрерывно, так и с периодическими остановками, при постоянных и переменных нагрузках).
2. Червячные редукторы Ч , 1Ч, 2Ч имеют внутри червячную механическую передачу, в основе которой лежит винт, внешне похож на червяка отсюда и название. Они также являются демультипликаторами и преобразовывают большую скорость вращения в меньшую, увеличивая вращающийся момент. Они могут применяться практически везде, где нужно недорогое решение по снижению частоты вращения и увеличению крутящего момента при отсутствии значительных ударных нагрузок и недлительной работы.
3. Планетарные редукторы 3МП, 4МП названы так в связи с планетарной передачей, имеющейся внутри. Планетарные редукторы используются в различных агрегатах, среди которых, например, грузовые лебедки, электроинструмент, мосты и колеса и прочие. Из за более сложной конструкции данный редуктор менее распространен чем два предыдущие виды.
На все редукторы имеется гарантия, как доказательство их надежности и долговечности.
| Передаточные числа | Частота вращения входного вала, об/мин | Допускаемая радиальная нагрузка на валу | |||||||
| номинальная | фактическая | 750 | 1000 | 1500 | вход., Н | выход., Н | |||
| допускаемый крутящий момент на вых.валу, Нм | КПД | допускаемый крутящий момент на вых.валу, Нм | КПД | допускаемый крутящий момент на вых.валу, Нм | КПД | ||||
| 8 | 7,75 | 280 | 0,89 | 250 | 0,90 | 212 | 0,91 | 500 | 4000
|
| 10 | 10 | 250 | 0,88 | 224 | 0,89 | 190 | 0,90 | ||
| 12,5 | 13 | 250 | 0,86 | 230 | 0,87 | 195 | 0,89 | ||
| 16 | 15,5 | 280 | 0,83 | 250 | 0,85 | 218 | 0,86 | ||
| 20 | 20 | 243 | 0,79 | 224 | 0,81 | 195 | 0,84 | ||
| 25 | 26 | 243 | 0,78 | <t||||||
